接修一台海尔LD32U3100型液晶彩电，被雷击后不开机。通电后，手摸主芯片U13和U7发热烫手，说明这两块IC已损毁。拿下这两块IC后上电，测得内核供电1.26V及DDR1.8V、3.3V、5V都正常。更换U13后开机，输入TV、AV、HDMI1信号，都可以正常显示。因为笔者手头没MHL信号处置块u7，便从MHL输入信号，仍无图像、无声音，屏显如图1所示。

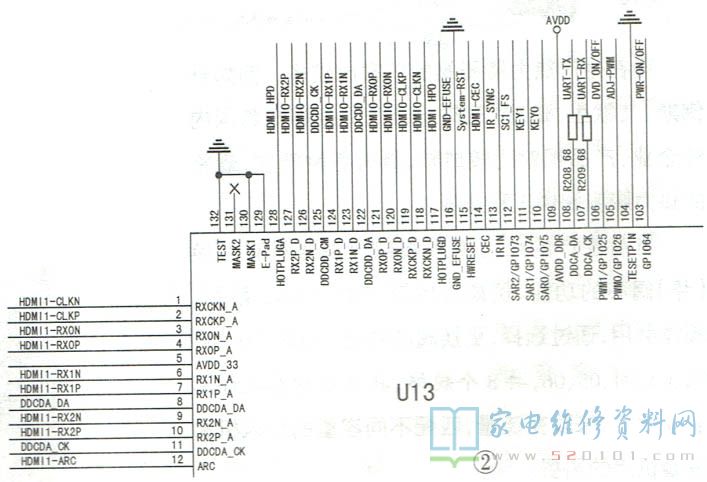

MSTV2409-ZC01-01主板有两种配置:-种带MHL功能，一种不带这个功能。查阅资料发现，海尔LE32F30OOW型液晶彩电)不带MHL功能，其MHL端子使用A型接口，一共19针，其中①~④、⑥、⑦、⑨、10脚输入的8路TMDS数据信号，通过两个4端0Ω排阻送给U13的118~121、123、124、126、127脚内部的数字信号接收处置电路，如图2所示。MHL端子的15、16脚输出DDC信号，送给U13用来测试EDID数据并与 热插拔控制测试电路一同处置后，完成HDMI显示。

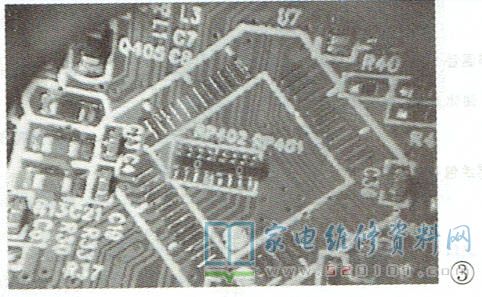

更改步骤:1.贴上U7底部的0Ω排阻RP401、RP402，如图3所示。假如没0Ω排阻，可选择阻值低于10Ω的排阻，以免TMDS信号变弱。
2. 下载LE32F300OW型机程序，解压后刷入到U202中。
提示:Mstar机芯支持编程器在线ISP自动辨别方法烧录数据，或者用官方ISP工具烧录，最可信的方法就是拿下芯片，离线烧录。烧录完成后试机，信号源中已无"MHL"选项，而是变成了"HDMI2”，如图4所示。选择“HDMI2"，输入HDMI信号，蓝屏，这是为什么呢?仔细检查RP401、RP402排阻及U13的HDMI2对应引脚无虚焊、短路现象。

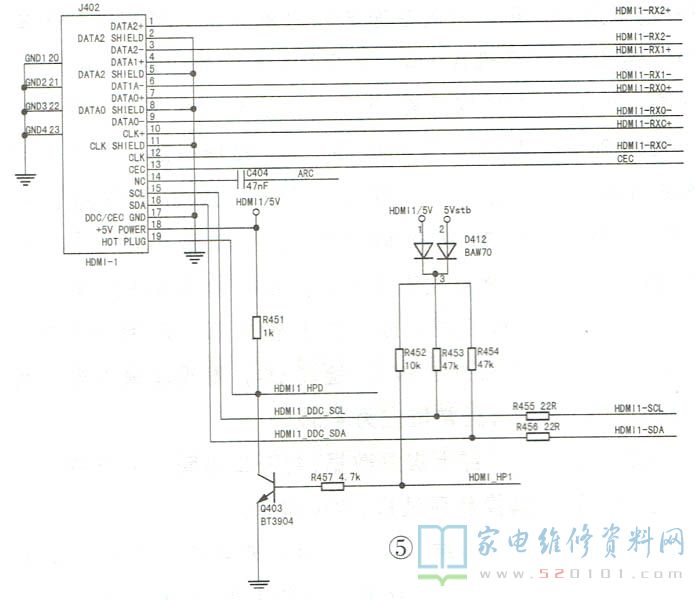

本机的HDMI1信号传输电路如图5所示。当热机外接HDMI插头时，18脚输入5V直流电压HDMI1/5V，送给电视机内部电路，15、16脚DDC通道读取主芯片EDID信息后，U13的128脚输出控制电平，三极管Q403截止HDMI的19脚为高电平。信号发送端测试到这个HPD高电平信号后，TDMS发送电路启动，输出信号给电视机。

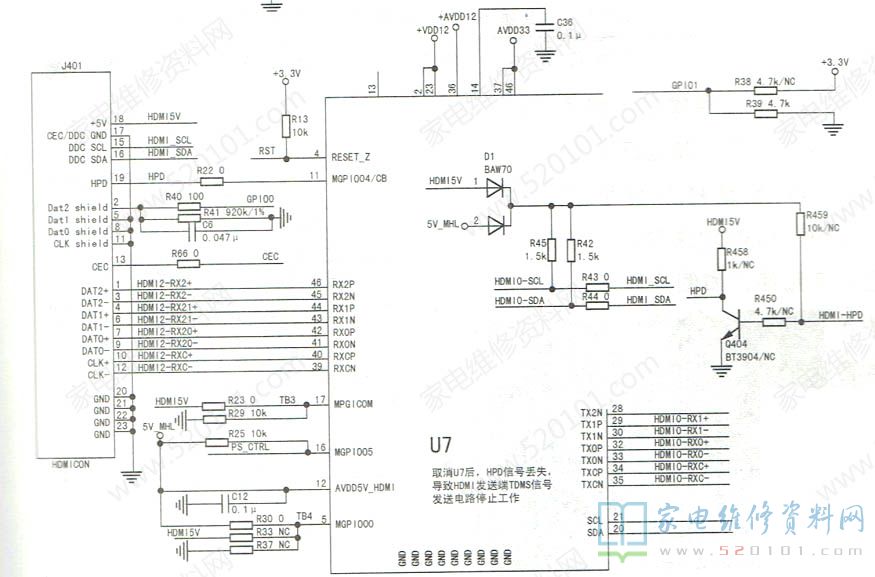

当拔出HDMI信号线时，19脚信号变为低电平，发送端测试到此信号后，关闭TDMS信号发送电路，预防热机插拔损毁数据。也就是说，热机插入HDMI 信号线时，先接入HDMI电源，后测试HPD信号，正确后发送端的TDMS信号发送电路启动，输出信号;热机拔出HDMI信号线时，先切断HPD信号，发送端TDMS信号输出电路提前停止工作，预防数据丢失。本机的MHL输入电路如图6所示，插座J401的19脚HPD信号本来自U7的11脚。拆下U7后，测J401的19脚HPD信号一直为低电平，所以发送端的TDMS信号发送电路不启动，电视机显示无信号。实测J401 的18脚电压为5V，19脚电压为0V。检查发现，Q404也是HPD信号输出控制管，但Q404及R458、R459、R450均未安装。

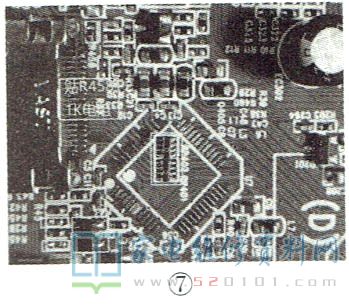

根据图6中的参数，安装上这几只元件，如图7所示，通电试机，从MHL端口输入HDMI信号，图像、声音均正常。应对处置时，仅需装上电阻R458 即可，这个时候HPD信号一直为高电平。
